浪溪河大桥


浪溪河大桥


浪溪河流经东阿镇全境,全长26km,流域面积96km2,属黄河水系。洪评报 告中提供的桥址断面以上主河道长度20.7km,汇流面积90km2,100年一遇设计流量758m3/s,设计水位52.240m。

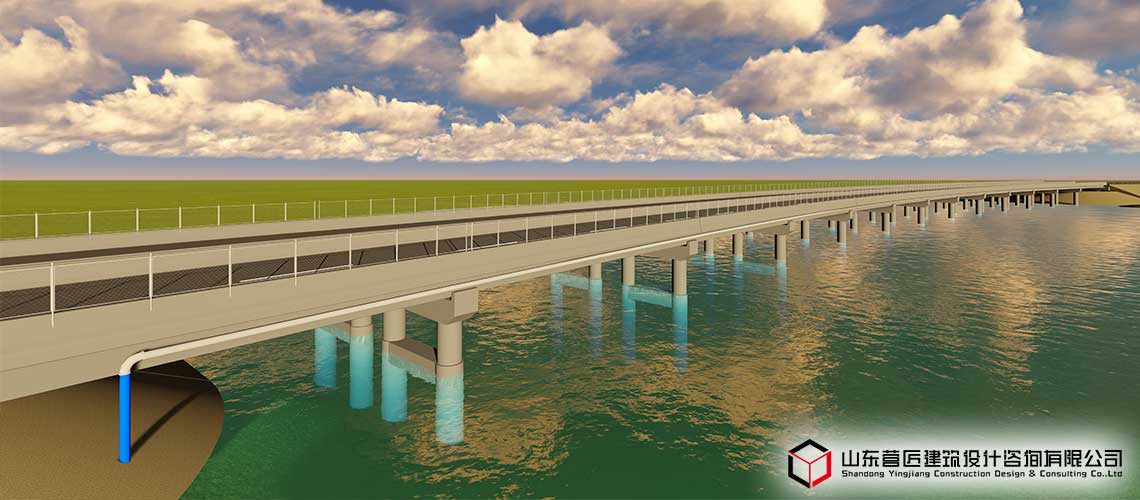

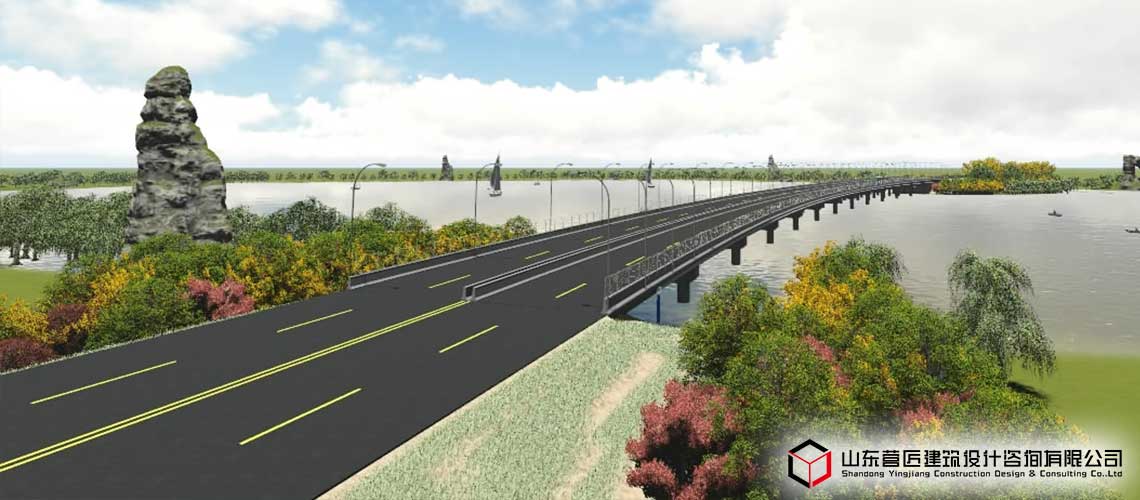

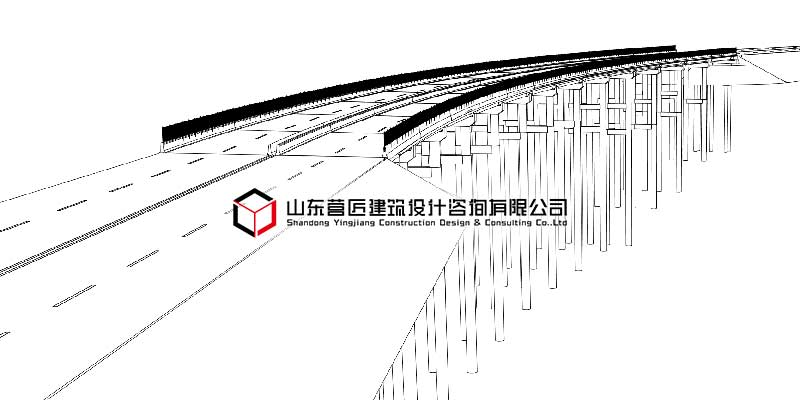

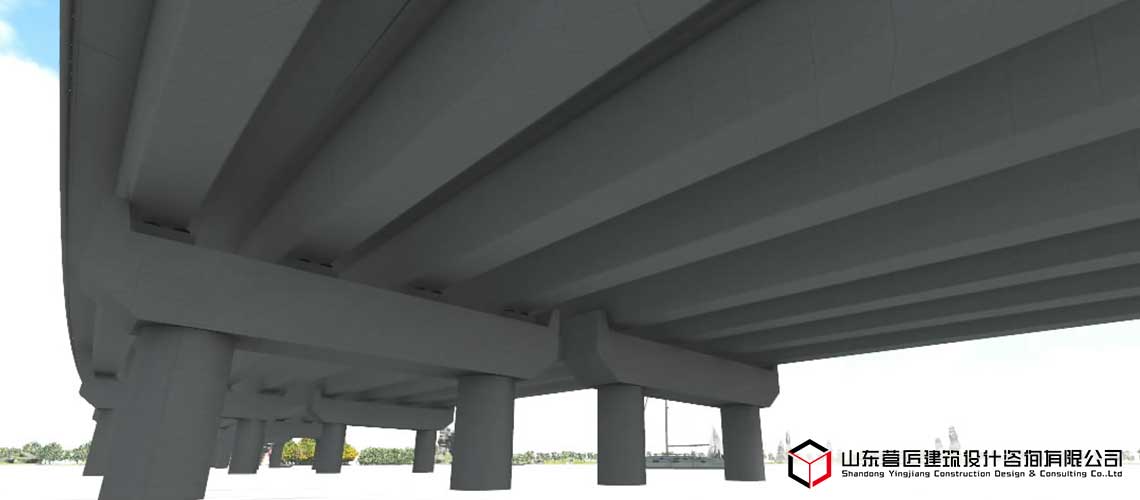

桥梁孔跨布置为13X30m,共4联,桥梁全长396m,桥宽2*12m,夹角90°。 上部结构:采用13X30米预应力砼组合箱梁,半幅横向布置4块梁,湿接缝宽0.5m。 下部结构:桥台采用助板台,双排桩,桩径桥墩采用柱式墩、桩基础,柱径1.6m,桩径新旧涵连接处,应注意确保10cm以上重合,防止填土渗漏, 施工时应确保新接长部分基1. 8m。 其他:本桥桥台采用D80型伸缩缝、桥墩分联处采用D160型伸缩缝;桥台及分联墩处采用GYZF4300*76四氟滑板支座,其余桥墩均采用GYZ400X84橡胶支座;护栏采用SS级防撞护栏。护栏加装防落网(东阿水库)。 小桩号桥头预留防洪通道,中央分隔带护栏采用可移动护栏。
